L’ampoule LED E27 V-TAC 10W Blanc Chaud

La lampe V-TAC 10W 810 Lumens se décline dans au moins 2 gammes de températures/couleurs.
L’exemple présenté dans cet article concerne le modèle 2700 à 3300 Kelvin.
Cette « température » détermine le spectre de couleur dans laquelle la lampe éclaire.
Dans le cas présent on parle de lumière « chaude » ou « warm » en anglais :

Ce modèle est doté d’un grand radiateur qui constitue l’essentiel du corps de l’ampoule :

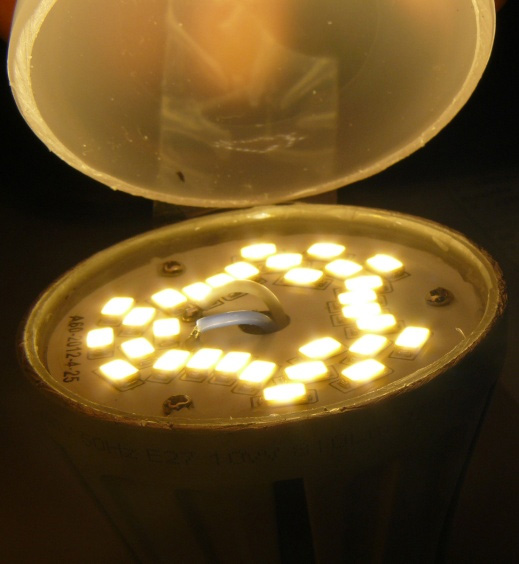

Son circuit d’éclairage est composé de pas moins de 30 LED CMS 5630 de marque Samsung :

Contrairement à ce que l’on pourrait penser, ces ampoules a LED on besoin d’une dissipation efficace, lorsqu’elles commencent à être puissante. La VTAC n’est pas en reste de ce coté la.

Sa surface d’échange est optimisée et permet un bon transfert calorifique entre le substrat d’aluminium (circuit imprimé) sur lequel sont soudées les LED, et le dissipateur en fonte d’aluminium :

L’alimentation électronique est astucieusement logée a l’intérieur du radiateur dans un corps de plastique isolant (tous comme les LED) :

Inutile de préciser que l’ensemble est indémontable et que la lampe présentée sur les photos à été « sacrifiée sur l’autel de la curiosité scientifique » !

ARCHITECTURE ELECTRONIQUE :

Le circuit de régulation est un PT4207 de chez POWTECH. C’est un régulateur « buck » c’est à dire abaisseur de tension. Il comporte une protection contre les courts-circuits, un allumage progressif ainsi qu’une réduction de courant en cas d’échauffement excessif.

Le montage est composé d’un filtrage d’entrée secteur classique, d’une résistance d’abaissement de tension (non détaillé ci-dessous), suivit d’un redresseur de tension qui l’amène à fonctionner avec 235V continu environ.

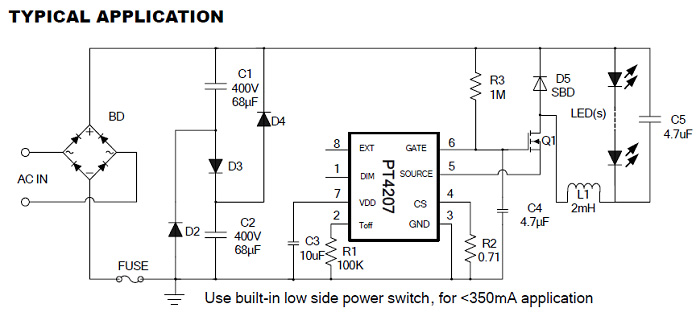

Son architecture est très semblable à l’application illustré dans son schéma de datasheet à quelques écarts prêt, notamment sa régulation de courant qui est limitée a 120mA dans la V-TAC :

L’abaissement de tension est réalisé à l’aide d’une self et non d’un transformateur car les trente LEDs associées en série nécessitent une tension de prêt de 90V pour fonctionner, le courant utile s’en trouve nettement réduit :
